Монтаж фотореле и датчиков движения
Наш век - век автоматизированных систем и устройств, которые упрощают нашу жизнь, делая что - то за нас, экономя время на более нужные дела. Зачастую заходя в квартиру, дом, гараж, подвал или чердак сталкиваешься с проблемой поиска выключателя, а если он забарахлил, то тратим время чтобы привести его в действие. Или с наступлением сумерок ищем ключи в глубокой сумке и пытаемся попасть в замочную скважину. Паркуем автомобиль в темноте на ощуп или до характерного стука. Многие с этим сталкиваются и продолжают сталкиваться, а ведь наши сообразительные соседи из Китая, Европы давно решили эту проблему, поставляя нам устройства автоматизации управления освещения. Речь пойдет о датчиках движения и фотореле.
Фотореле - устройство автоматического срабатывания при наступлении сумерок. Как правило, в составе устройства имеются само реле и датчик освещенности, но бывают и устройства 2 в 1. На реле зачастую есть регуляторы порога срабатывания, как к примеру в фотореле от компании ABB TW1. Вот его характеристики:
- Напряжение питания: 230 В, 50 Гц.
- Коммутируемый ток: 16 А.
- Диапазон освещенности срабатывания реле: 2—100 Лк.
- Тип датчика: выносной.
- Задержка включения: 8 сек.
- Задержка выключения: 38 сек.
- Степень защиты реле: IP20.
- Степень защиты фотодатчика: IP65.
- Контактная группа: 1«замыкающийся».
Это реле коммутирует нагрузку 16*220 = 3520 Вт, к примеру это
- 8 уличных фонарей с лампой ДРЛ 400
- 14 уличных фонарей с лампой ДРЛ 250
- 30 ламп на 100Вт
Этого вполне хватит для бытовых нужд, чтобы осветить фасад, прилегающую территорию, даже не большую улицу в садовых товариществах. Но коммутируемую мощность можно увеличить добавив электромагнитный пускатель
.
Сам датчик выносной, устанавливается на местах где нет внешних световых приборов, иначе в работе реле могут быть лишние срабатывания. Реле настроено так, что оно не реагирует на быстрые изменения освещенности, проезжающий автомобиль, свет фонарика мобильника и т.п.. Схема подключения изображена на корпусе устройства реле. Само реле крепится на дин-рейке. Максимальная длина до датчика 100м. Датчик выполнен со степенью защиты IP65, что делает его надежным и в ливень и в метель и в песчаные бури. Как правило устройства ABB имеют высокую надежность и могут прослужить многие года.
Бывают случаи когда необходимо подсветить участок на даче, например дорогу к туалету или к дому, коридор в квартире на непродолжительное время в момент когда мы идем. Здесь нам поможет датчик движения. Если быть совсем точным это инфракрасный датчик, который реагирует на отраженное тепло. Такие устройства имеют специальную линзу, которая охватывает большую площадь, под углом до 180° и дополнено реле для увеличения коммутируемой мощности нагрузки.

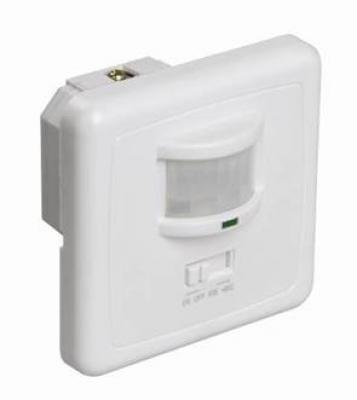

Бывают различные конструкции: под внутреннюю установку в стене, наружную на фасад дома, потолочные, настенные, с различными поворотными механизмами. За частую дополняют
- датчиками освещенности с регулировкой уровня освещенности, для того чтобы его реле срабатывало только в темное время суток
- таймером, с регулировкой времени срабатывания
Схема включения очень проста и изображена на рисунке. Как правило, коммутируемая нагрузка около 1000Вт. Уличное исполнение порядка IP65, что позволяет установку под открытым небом. Можно включить несколько датчиков для одной и той же нагрузки, например когда необходимо с двух разных мест включить одну лампу. При этом все выводы всех датчиков необходимо соединить параллельно. Время от времени необходимо протирать линзы датчика от пыли и грязи. Устройства при правильном подключении и надлежащей эксплуатации служат очень долго.
Стоимость таких устройств в пределах 500 руб.
